ERD là gì? Trong thời đại số hiện nay, khi mà dữ liệu đang trở thành một phần không thể thiếu trong mọi lĩnh vực của cuộc sống, việc tổ chức và quản lý thông tin hiệu quả là vô cùng quan trọng. Mô hình Quan hệ Thực thể (Entity Relationship Diagram – ERD) ra đời nhằm giúp chúng ta có cái nhìn rõ hơn về cấu trúc và mối liên kết giữa các đối tượng trong cơ sở dữ liệu. Bài viết này sẽ giải thích chi tiết về ERD, từ khái niệm cơ bản đến ứng dụng thực tế, cùng với những lưu ý cần thiết.

Giới thiệu chung về ERD

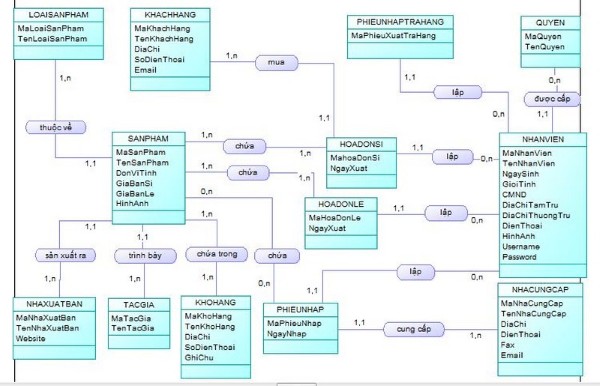

ERD là gì?

ERD là gì?

Mô hình Quan hệ Thực thể (ERD) là một công cụ rất hữu ích trong giai đoạn phân tích và thiết kế hệ thống. ERD đóng vai trò như một bản đồ cho cơ sở dữ liệu, giúp cho việc thiết kế trở nên dễ dàng hơn bằng cách mô tả các thực thể, thuộc tính và mối quan hệ giữa chúng. Việc sử dụng ERD không chỉ giúp lập trình viên và nhà phát triển thu thập thông tin một cách có hệ thống mà còn giúp người dùng cuối hiểu rõ cách dữ liệu được tổ chức.

Định nghĩa ERD

ERD là sơ đồ biểu diễn mối quan hệ giữa các thực thể trong một hệ thống cơ sở dữ liệu. Nó được tạo ra để giúp các nhà phát triển hiểu rõ hơn về cách thức hoạt động của dữ liệu trong một hệ thống cụ thể. Mỗi thực thể trong ERD là một đối tượng hoặc khái niệm có thể được xác định và chứa các thuộc tính riêng biệt.

Lịch sử và sự phát triển của ERD

Mô hình ERD được phát triển bởi Peter Chen vào năm 1976, đề xuất một phương pháp trực quan hóa các quan hệ giữa các thực thể trong hệ thống cơ sở dữ liệu. Từ đó, ERD đã trở thành một công cụ quan trọng trong thiết kế cơ sở dữ liệu, giúp việc phát triển ứng dụng trở nên dễ dàng hơn.

Vai trò và tầm quan trọng của ERD

  • Cung cấp cái nhìn tổng quát: ERD giúp lập trình viên có cái nhìn tổng quan về cơ sở dữ liệu.
  • Hỗ trợ phân tích yêu cầu: Làm rõ các yêu cầu của hệ thống trước khi bắt đầu lập trình.
  • Giảm thiểu sai sót: Giúp phát hiện sớm các vấn đề trong cấu trúc dữ liệu.

Thành phần cốt lõi của ERD

Mô hình ERD gồm ba thành phần chính: Thực thể (Entity), Thuộc tính (Attribute), và Mối quan hệ (Relationship). Dưới đây, chúng ta sẽ đi sâu vào từng thành phần.

Thực thể (Entity)

Thực thể là đối tượng hoặc khái niệm có thể được nhận diện độc lập trong thế giới thực. Chúng thường được đại diện bởi hình chữ nhật trong sơ đồ ERD.

  • Phân loại thực thể:
    • Thực thể mạnh (Strong Entity): Có thể tồn tại độc lập mà không phụ thuộc vào thực thể khác.
    • Thực thể yếu (Weak Entity): Phụ thuộc vào một thực thể khác để xác định duy nhất nó.

Một ví dụ minh họa thực thể có thể là “Khách hàng”, nơi mỗi khách hàng đều có thông tin riêng như tên, địa chỉ và số điện thoại.

Thuộc tính (Attribute)

Thuộc tính là các đặc điểm hoặc tính chất mô tả một thực thể. Chúng được biểu diễn bằng hình elip trong ERD.

  • Các loại thuộc tính:
    • Đơn giản (Simple): Không thể chia nhỏ (ví dụ: Tên khách hàng).
    • Phức hợp (Composite): Có thể chia nhỏ thành nhiều thuộc tính con (ví dụ: Địa chỉ bao gồm số nhà, đường, phường, quận).
    • Đa trị (Multivalued): Có thể chứa nhiều giá trị (ví dụ: Số điện thoại của khách hàng).

Ví dụ, thực thể “Sản phẩm” có thể có thuộc tính như “Mã sản phẩm”, “Tên sản phẩm”, “Giá”.

Mối quan hệ (Relationship)

Mối quan hệ mô tả cách mà các thực thể tương tác với nhau. Chúng thường được đại diện bằng hình thoi trong sơ đồ ERD.

  • Các loại mối quan hệ:
    • Một-một (1:1): Ví dụ: Mỗi nhân viên chỉ có một hồ sơ cá nhân.
    • Một-nhiều (1:N): Một khách hàng có thể đặt nhiều đơn hàng.
    • Nhiều-nhiều (N:M): Nhiều sinh viên có thể đăng ký nhiều môn học.

Việc xác định đúng loại mối quan hệ là rất quan trọng để đảm bảo tính toàn vẹn của cơ sở dữ liệu.

Ràng buộc trong ERD

Ràng buộc là các quy tắc giới hạn cách mà thực thể có thể tương tác với nhau. Chúng giúp đảm bảo rằng dữ liệu trong cơ sở dữ liệu luôn ở trạng thái nhất quán và chính xác.

  • Cardinality: Xác định số lượng thể hiện của một thực thể có thể liên quan đến một thể hiện của thực thể khác.
  • Participation: Cho biết thực thể có bắt buộc phải tham gia vào mối quan hệ hay không.

Như vậy, việc nắm chắc các thành phần cốt lõi của ERD giúp chúng ta xây dựng một cơ sở dữ liệu logic và hiệu quả, phục vụ tốt cho nhu cầu quản lý thông tin.

Ký hiệu và chuẩn biểu diễn ERD

Trong quá trình thiết kế ERD, việc sử dụng các ký hiệu phù hợp là rất quan trọng. Những ký hiệu này giúp gây ấn tượng và tạo ra sự rõ ràng trong sơ đồ.

Các biểu tượng cơ bản trên sơ đồ ERD chuẩn

  • Thực thể: Được biểu diễn bằng hình chữ nhật.
  • Thuộc tính: Hình elip, thể hiện các thông tin chi tiết về thực thể.
  • Mối quan hệ: Hình thoi, cho thấy cách mà các thực thể tương tác với nhau.
  • Đường nối: Liên kết giữa các thực thể và mối quan hệ.

Mỗi loại ký hiệu giúp người xem dễ dàng nhận diện và hiểu rõ hơn về cấu trúc tổng thể của cơ sở dữ liệu.

Mô hình ERD và sự khác biệt so với các mô hình khác

Mặc dù ERD là một công cụ phổ biến, nhưng cũng có nhiều mô hình khác như Class Diagram (Sơ đồ lớp) và Data Flow Diagram (Sơ đồ luồng dữ liệu) được sử dụng trong thiết kế hệ thống.

  • Class Diagram: Tập trung vào cấu trúc lớp trong lập trình hướng đối tượng.
  • Data Flow Diagram: Chú trọng vào cách mà dữ liệu di chuyển trong hệ thống.

Mỗi mô hình có ưu nhược điểm riêng, tùy thuộc vào mục đích sử dụng mà bạn sẽ chọn mô hình phù hợp nhất.

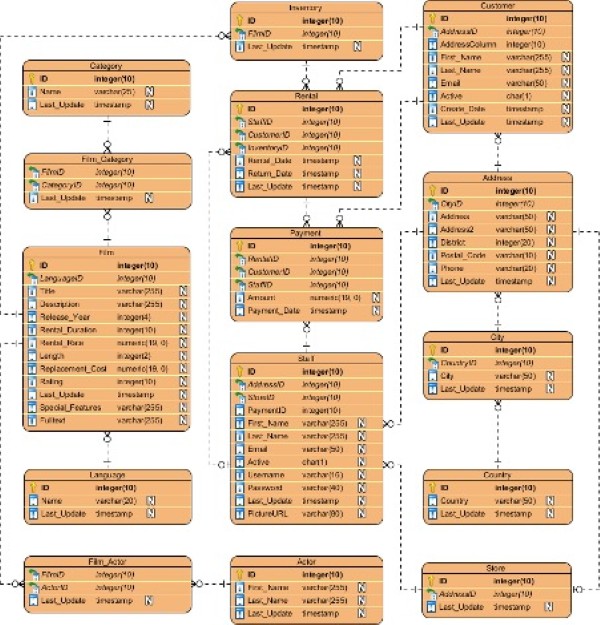

Quy trình xây dựng một sơ đồ ERD

Quy trình xây dựng một sơ đồ ERD

Quy trình xây dựng một sơ đồ ERD

Xây dựng một sơ đồ ERD không phải là điều đơn giản. Cần có một quy trình chặt chẽ để đảm bảo rằng nó phản ánh chính xác cấu trúc dữ liệu.

Các bước lập sơ đồ ERD tiêu chuẩn

Bước 1: Xác định các thực thể và thuộc tính
Bắt đầu bằng việc xác định các đối tượng chính mà bạn muốn lưu trữ thông tin. Bạn cần liệt kê tất cả các thực thể tiềm năng và các thuộc tính của chúng.

Bước 2: Thiết lập các mối quan hệ giữa các thực thể
Khi đã xác định được các thực thể, bước tiếp theo là tìm hiểu cách mà chúng liên kết với nhau. Điều này giúp bạn thiết lập các mối quan hệ chính xác.

Bước 3: Bổ sung ràng buộc và chú thích chi tiết
Các ràng buộc giúp đảm bảo rằng dữ liệu luôn nhất quán. Bạn cần xác định rõ các mức độ của các mối quan hệ.

Bước 4: Kiểm tra và rà soát lại tính logic tổng thể của sơ đồ
Cuối cùng, hãy kiểm tra lại tất cả các thành phần trong sơ đồ để chắc chắn rằng nó phản ánh đúng cấu trúc dữ liệu mà bạn mong muốn.

Hướng dẫn chi tiết cách vẽ ERD

Có nhiều cách để vẽ một sơ đồ ERD, từ phương pháp truyền thống cho đến sử dụng các công cụ hiện đại.

  • Phương pháp truyền thống: Sử dụng giấy và bút chì để phác thảo sơ đồ.
  • Công cụ miễn phí: Có nhiều công cụ trực tuyến như Draw.io hoặc Lucidchart hỗ trợ việc thiết kế ERD.
  • Công cụ chuyên nghiệp: Các phần mềm như ERDPlus, Visual Paradigm cung cấp những tính năng mạnh mẽ cho việc thiết kế cơ sở dữ liệu.

Khi vẽ ERD, bạn cần chú ý đến bố cục, màu sắc và cách trình bày để sơ đồ trở nên dễ đọc và chuyên nghiệp.

Ứng dụng thực tiễn của ERD

Mô hình ERD không chỉ là một công cụ lý thuyết mà còn được áp dụng rộng rãi trong thực tế. Trong các dự án công nghệ thông tin, ERD giúp tăng cường khả năng quản lý và tổ chức dữ liệu.

Vai trò của ERD trong các dự án công nghệ thông tin

ERD đóng vai trò cực kỳ quan trọng trong việc xây dựng hệ thống quản lý dữ liệu. Trong các giai đoạn phân tích và thiết kế, việc sử dụng ERD giúp cho việc giao tiếp giữa nhà phát triển và khách hàng trở nên dễ dàng hơn.

Lợi ích khi sử dụng ERD

  • Tạo sự đồng thuận: ERD giúp tất cả các bên liên quan có cái nhìn giống nhau về hệ thống cần xây dựng.
  • Tăng tính chính xác: Khi có một sơ đồ rõ ràng, khả năng xảy ra lỗi trong quá trình phát triển giảm đáng kể.
  • Tiết kiệm thời gian: Việc sửa chữa các lỗi trong thiết kế cơ sở dữ liệu trở nên nhanh chóng hơn.

Các lưu ý, thách thức và sai lầm phổ biến khi xây dựng ERD

Mặc dù thiết kế ERD có nhiều lợi ích, nhưng cũng không ít thách thức. Dưới đây là một số lưu ý bạn cần chú ý.

Các lỗi thường gặp

  • Xác định không chính xác thực thể: Điều này có thể dẫn đến việc thiếu sót thông tin quan trọng.
  • Mối quan hệ không rõ ràng: Thiếu sót trong việc xác định quan hệ có thể làm cho sơ đồ trở nên khó hiểu.
  • Ràng buộc không phù hợp: Nếu không thiết lập ràng buộc đúng cách, dữ liệu có thể bị xung đột.

Các mẹo để khắc phục

  • Luôn rà soát và kiểm tra lại sơ đồ sau khi hoàn thành.
  • Tìm kiếm phản hồi từ những người có kinh nghiệm để cải thiện thiết kế.

Câu hỏi thường gặp về ERD (FAQs)

  • Q: ERD có khác gì so với DFD?
    A: ERD tập trung vào cấu trúc và mối quan hệ giữa các thực thể, trong khi DFD chú trọng vào luồng dữ liệu trong hệ thống.
  • Q: Có công cụ nào vẽ ERD miễn phí không?
    A: Có rất nhiều công cụ miễn phí như Draw.io, Lucidchart, và MySQL Workbench.

Tài liệu tham khảo, học thêm và công cụ hữu ích về ERD

Tài liệu tham khảo, học thêm và công cụ hữu ích về ERD

Tài liệu tham khảo, học thêm và công cụ hữu ích về ERD

Để tìm hiểu thêm về ERD và cách áp dụng nó trong thực tế, bạn có thể tham khảo một số tài liệu sau:

  • Sách chuyên ngành: “Database System Concepts” của Abraham Silberschatz.
  • Khóa học online: Coursera, Udemy cung cấp nhiều khóa học về thiết kế cơ sở dữ liệu.
  • Công cụ vẽ ERD: Draw.io, Lucidchart.

Kết luận

Thông qua bài viết này, chúng ta đã tìm hiểu về ERD, một công cụ không thể thiếu trong thiết kế cơ sở dữ liệu. Từ khái niệm cơ bản, các thành phần cốt lõi, đến quy trình xây dựng và ứng dụng thực tiễn, ERD đã chứng minh được tầm quan trọng của mình trong việc tổ chức và quản lý thông tin. Hy vọng rằng bài viết sẽ giúp bạn có thêm kiến thức và kỹ năng trong việc thiết kế cơ sở dữ liệu hiệu quả hơn.
